Multiplekser PCA9685 sterujący reflektorami.

1.Zasada działania.

Multiplekser PCA9685 umożliwia 16 kanałowe sterowanie PWM. Każdy kanał może być sterowany niezależnie od pozostałych co umożliwia zaprogramowanie efektów świetlnych. Jeżeli na wyjściu układu PCA zostaną podłączone diody led, będą one świeciły zgodnie z zaprogramowaną sekwencją, zapalają cię lub gasnąć oraz świecąc z różną jasnością. W projekcie zaprogramowana 98 efektów świetlnych jako różnego rodzaju zachowanie się 16 ledów.
Aby z poziomu ledów przejść do poziomu reflektorów dużej mocy wystarczy wyjście każdego z 16 kanałów podłączyć do układu optitraiaków które będą sterowały triakami i reflektorami.


2.Sterowanie.

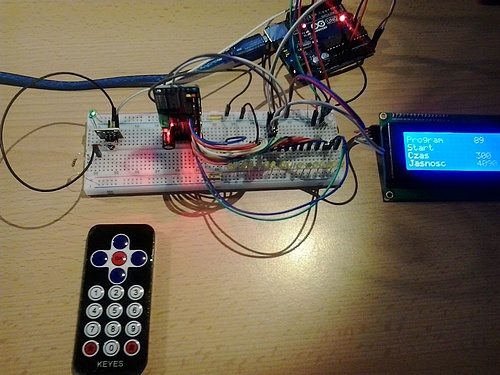

Wybór programu następuje za pomocą pilota IR. Po podaniu numeru programu z zakresu od 1 do 98 i nacisnięciu przycisku gwiazdki nastąpi uruchomienie sekwencji świecenia diód led lub reflektorów. Zatrzymanie programu, zwłaszcza jeżeli wybrany został program cyklicznego wykonywania zaprogramowanej sekwencji, nastąpi po przyciśnieciu przycisku kratki. Jest to jednoznaczne z resetem programu i daje możliwość wyboru innego.




W trakcie wykonywanie programu można go czasowo zatrzymać i następnie ponownie uruchomić przyciskiem On na pilocie IR.
Jako domyślny czas opóźnienia zapalanie sie kolejnych diód przyjęto czas 100 ms. CZas ten można zmienić pilotem IR naciskając strzałki gora/dół co powoduje zmianę czasu o +/- 10 ms.
Jasność świecenia może być regulowana w zakresie od 0 do 4095 i może być zmieniana pilotem IR przez naciśnięcie strzałek prawo/lewo co powoduje zmiane jasności o +/- 100 jednostek.

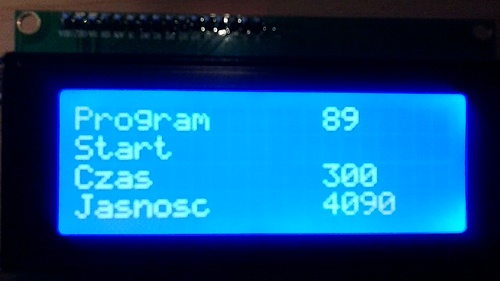

Wszystkie informacje dotyczące wybranego programu są wyświetlane na wyświetlaczy\u LCD.

3.Zdefiniowane programy.

Lista 98 efektów świetlnych...
