Multiplekser PCA9685 sterujący reflektorami.

1.Zasada działania.

Multiplekser PCA9685 umożliwia 16 kanałowe sterowanie PWM. Każdy kanał może być sterowany niezależnie od pozostałych co umożliwia zaprogramowanie efektów świetlnych. Jeżeli na wyjściu układu PCA zostaną podłączone diody led, będą one świeciły zgodnie z zaprogramowaną sekwencją, zapalają cię lub gasnąć oraz świecąc z różną jasnością. W projekcie zaprogramowano ponad 150  efektów świetlnych jako różnego rodzaju zachowanie się 16 ledów. Każdy efekt zdefiniowany jest 6 parametrami w rodzaju jasności, tła, czasu trwania, powtarzalności itp.
Aby z poziomu ledów przejść do poziomu reflektorów dużej mocy wystarczy wyjście każdego z 16 kanałów podłączyć do układu optitraiaków które będą sterowały triakami i reflektorami.


2.Sterowanie.
Zaprogramowanie sekwencji wyświetlanych efektów następuje przez zapis odpowiednich informacji na karcie SD.
Przykladowe instrukcje dla dwóch efektów:
001      // nr efektow
1           // ilosc powtorzen
4000    // max jasnosc
50         // czas miedzy kolejnymi lampami
1000    // czas do kolejnej powtorki
6000    // czas do koilejnego programu
0           // jasnosc tla
002      // nr efektow
2           // ilosc powtorzen
4000    // max jasnosc
50         // czas miedzy kolejnymi lampami
1000    // czas do kolejnej powtorki
2000    // czas do koilejnego programu
0           // jasnosc tla

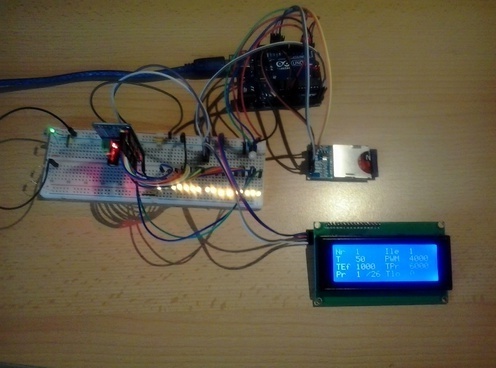

Po uruchomieniu układu następuje odczyt numeru efektu oraz jego parametrów.Wszystkie informacje dotyczące wybranego programu są wyświetlane na wyświetlaczy\u LCD, gdzie Nr oznacza numer efektu z katalogu, Ile - krotność powtarzanie wybranego efektu, T - prędkośc zapalania/gaszenia świateł, PWM - jasność zapalanych świateł, TEf - czas miedzy kolejnymi powtórzeniami efektu, TPr - czas do uruchomienia następnego efektu z listy na karcie SD, Tlo - stopiń świecenia świateł w momencie "wygaszenia" oraz Pr - aktualnie wykonywany program z ogółem ilości programów zapisanych na karcie SD.
