Więcej informacji na temat wybranego projektu.

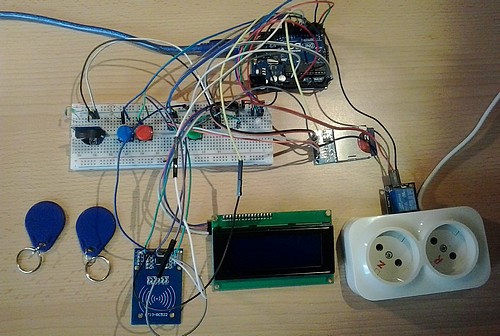

Kompletny system RFID zarządzający modułem wykonawczym na przekaźniku.

1.Zasada działania.

Jest to kompletny system zarządzania modułem wykonawczym po zbliżeniu do czytnika RFID breloczka lub karty.  Całość została uzupełniona  modułem RTC do rejestracji daty i czasu zachodzących operacji oraz modułem czytnika karty SD na której sa zapisywane rejestry wejść oraz dane numerów ID kart i breloczków. Dodatkowo wszystkie operacje są wyświetlane na wyświetlaczu cztero wierszowym LCD.


2. Tryby pracy.

System pracuje w dwóch trybach:

1.Admin.
W tym trybie możliwe jest dopisywanie nowych i kasowanie istniejąchcy numerów breloczków lub kart. Wszystkie dane są zapisywane na karcie SD. Do sterowania tymi operacjami przewidziano dwa przyciski - czerwony do kasowania i niebieski do zapisywania numerów ID.

2.Gość.
W tym trybie po zbliżeniu karty lub breloczka następuje porównanie numeru ID z numerami zapisanymi na karcie SD i w przypadku stwierdzenia zgodności nastąpi zadziałanie przekaźnika w module wykonawczm.
Na wyświetlaczu LCD otrzymujemy sosowny komunikat stwierdzający czy numer jest czy nie jest zarejestrowany w bazie numerów.


3. Rejestr numerów ID.
Wyniki zapisywane do pliku txt na karcie SD.

2018-09-22 13:53 387013917271
2018-09-23 10:37 38612817212

Rejestr zawiera datę i czas dodania ID breloczka lub karty oraz własciwy numer ID.

4. Rejestr wejść.
Wyniki zapisywane do pliku txt na karcie SD.

2018-09-23 13:11 38612817212
2018-09-23 13:12 387013917271
2018-09-23 13:25 38612817212
2018-09-23 13:30 38612817212
2018-09-23 14:12 38612817212
2018-09-23 15:41 38612817212

Rejestr zawiera podobnie jak rejestr numerów ID datę i czas wejścia oraz numer ID którym uruchomiono moduł wykonawczy..
