Wyłączniki schodowe.

1.Zasada działania.

Klasyczny układ wyłącznika schodowego w którym dotknięcie dowolnego sensora pełniącego funkcję włącznika powoduje włączenie oświetlenia na klatce schodowej lub pomieszczeniu i jednocześnie wyłączenie tego oświetlenia przez dotknięcie do dowolnego sensora.
Układ został zaprojektowany w systemie parter-piętro lub w drugiej wersji jako parter-pietro 1 - pietro 2.
W projekcie zastosowano jako element sterujący oświetlnieniem przekaźnik. Można też użyć dodolnego innego układu wykonawczego, np traków, mosfetów, tranzystorów itp...
Panel sterujący posiada diodę led która sygnalizuje pracę włącznika.

Dla obu wersji przewidziano też układ stopniowego narastania jasności świecenia od 0 do 100% jeżeli jako element wykonawczy zostanie użyty sterownik traiaków lub mosfety


2. Przykładowe układy wykonawcze.



Przekaznik
Sterownik triaków
Mosfet IRF520

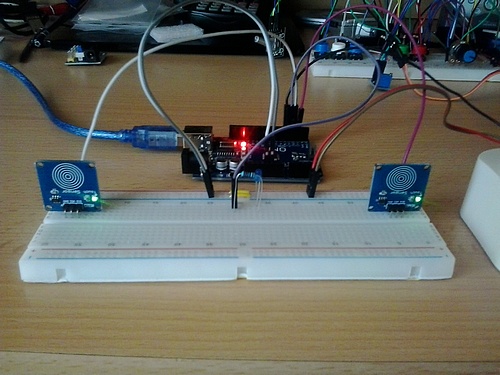

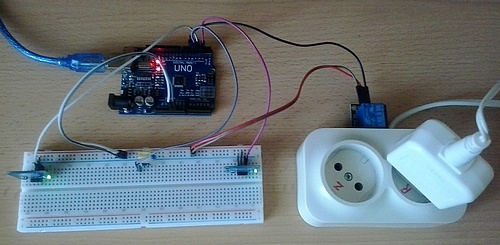

3. Układ parter-piętro.

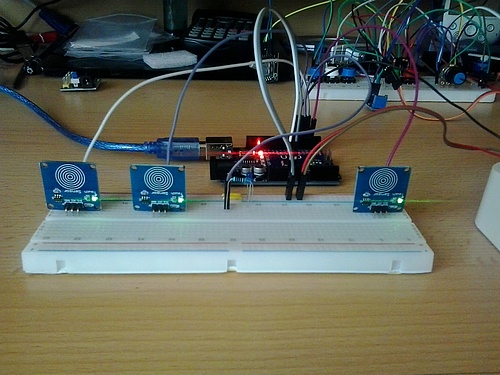

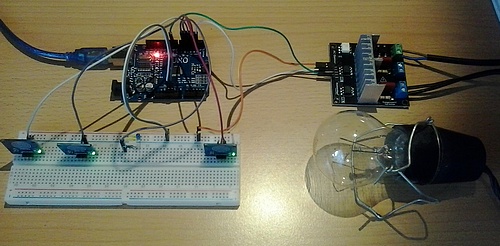

4. Układ parter-piętro 1 - piętro 2.
