1.Zasada działania.

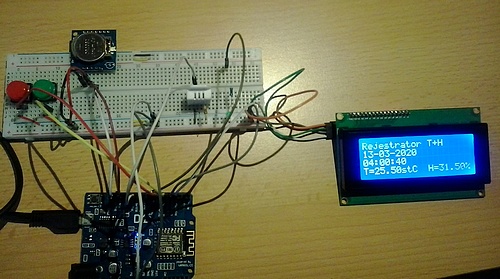

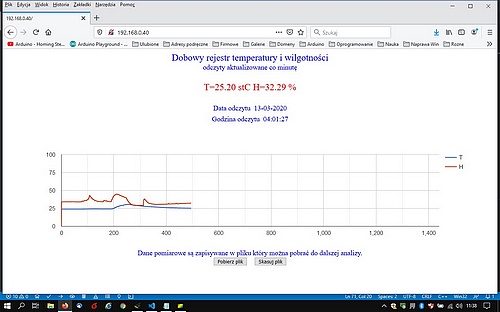

Układ pomiarowy oparty na czujniku DHT22. Odczytana wartość temperatury oraz wilgotności jest przedstawiana na stronie internetowej. Moduł RTC umożliwia dodatkowo odczyt daty i godziny. Układ pomiarowy podaje wyniki na stronie w sposób ciągły ale wykres tworzony jest z odczytów co ustalony czas. Może to być wykres godzinowy z odczytem co minute, może być wykres dobowy z odczytem co godzine itp...

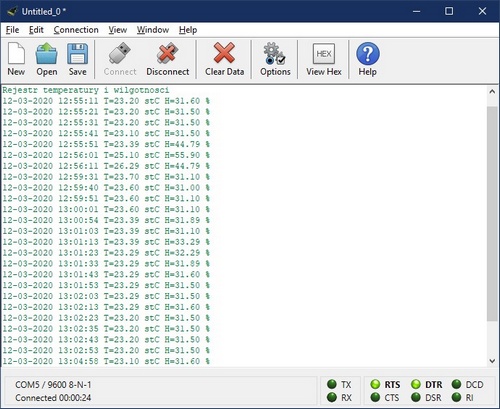

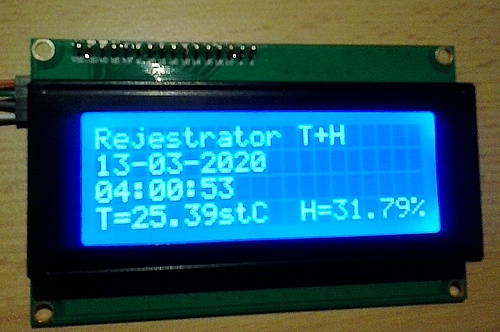

Dodatkowo dane są przedstawiane na wyświetlaczu LCD oraz w pliku txt w pamieci flash urządzenia. Podczas uruchomienia układu następuje odczyt aktualnego pliku i wyświetlenie zpisanych danych w terminalu. Z terminala można je zapisać do dowolnego pliku w komputerze w celu dalszej analizy.

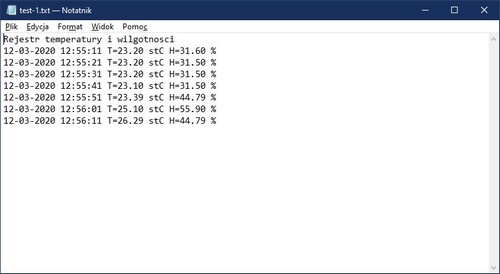

Dodatkowo plik danych można pobrać klikając w przycisk Pobierz plik na stronie www co spowoduje jego zapis na dysku komputera.

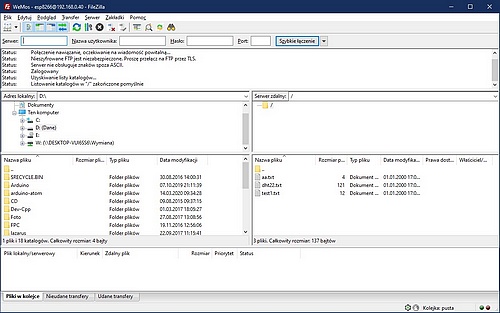

Plik danych można też pobierać/kasować za pomocą klienta ftp ( np FileZilla).
Aby wyeliminować zapis danych po włączeniu urządzenia gdy czujnik nie jest jeszcze gotowy do pracy, wprowadzona dwa przyciski start/stop zapis.

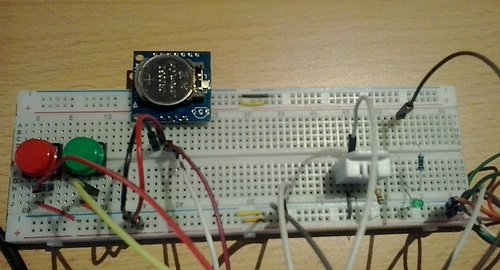

Układ pomiarowy. Czujnik oraz moduł RTC. Wykres na stronie www. Wyświetlacz. Terminal z danymi pomiarowymi zawartymi w pliku. Plik pobrany ze strony www rejestratora. Klient FTP ( np FileZilla )
