Więcej informacji na temat wybranego projektu.



Efekty świetlne na bazie ledów programowalnych.

1.Zasada działania.
Taśma WS2812, pierścień ledowy, paski ledów lub pojedyncze ledy programowalne.
Dowolna liczba ledów definiowana w projekcie.
Przeszło 20 programów świetlnych.
Przeszło 50 wariantów kolorystycznych.
Regulacja jasności świecenia.
Programy wybierane przyciakami Do przodu oraz Do tyłu.

W wersji rozszerzonej układ zawiera wyświetlacz LCD na którym drukowany jest numer programu, procent jasności oraz symbol gwiazki która pojawia się gdy jest program uruchomiony. Dodatkowo dla wygody zastosowano przycisk Start/Stop program.

Aktualne programy:
ZapalWszystkieNaStale
ZapalWszystkie
ZapalWszystkieLosowyKolor
ZapalWszystkieSzachownica
ZapalWszystkieSzachownicaNaStale
ZapalWszystkieSzachownicaNaZmiane
ZapalWszystkieSzachownicaNaZmianeNaStale
BiegnacyLed
BiegnacyLedPrawoLewo
BiegnacyLedLosowyKolor
BiegnacyLedPrawoLewoLosowyKolor
ZapalaneLedy
ZapalaneLedyPrawoLewo
ZapalaneLedyLosoweKolory
ZapalaneLedyPrawoLewoLosoweKolory
LosowyLed
LosowyLedLosoweKolory
Zbiezne
ZbiezneLosowyKolor
Przecinajace
PrzecinajaceLosowyKolor
Przenikajace

Przykłady działania.

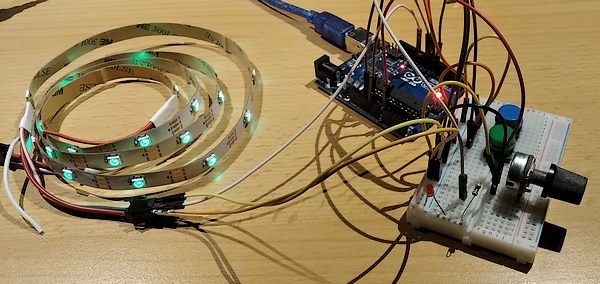

Układ testowy - wersja podstawowa:

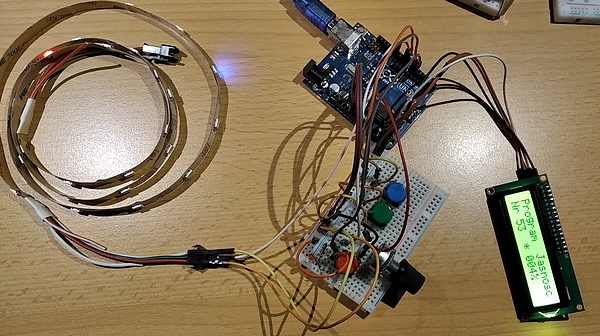

układ testowy - wersja z LCD:

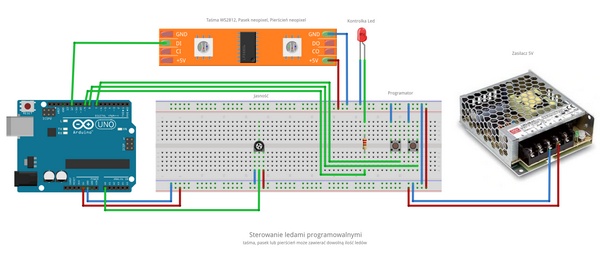

Schemat układu:

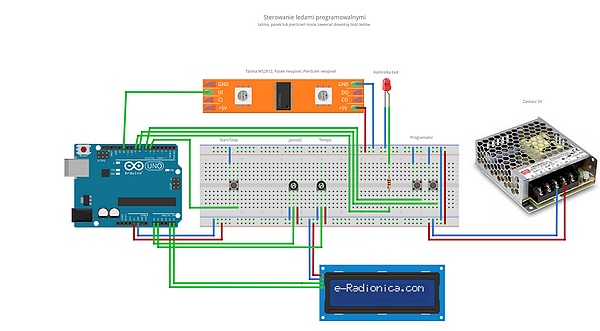

Schemat układu z LCD i przyciskiem Start/Stop

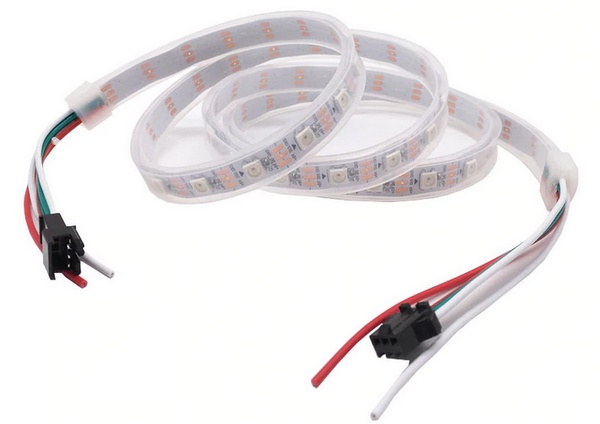

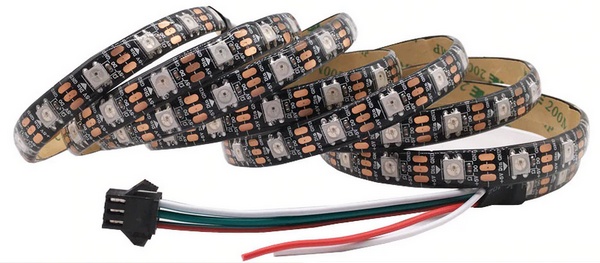

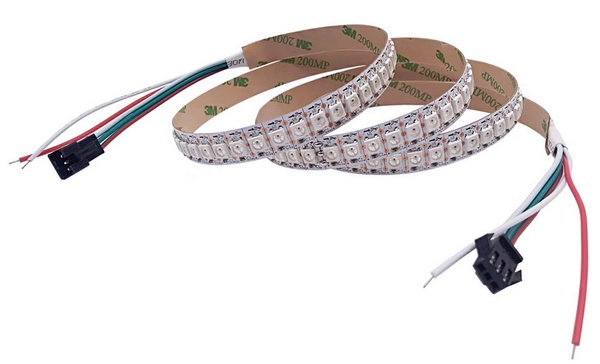

Taśma ledów:

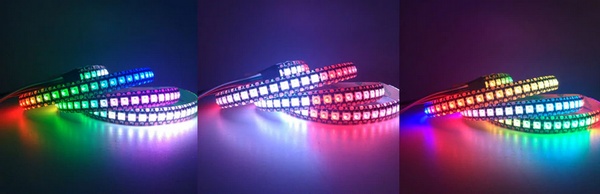

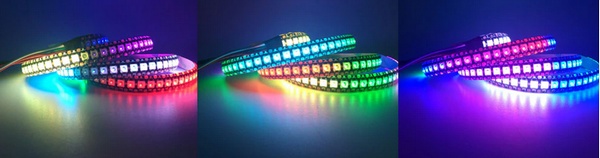

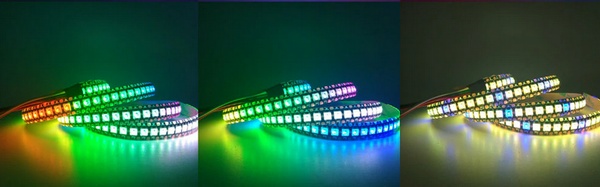

Warianty kolorystyczne:

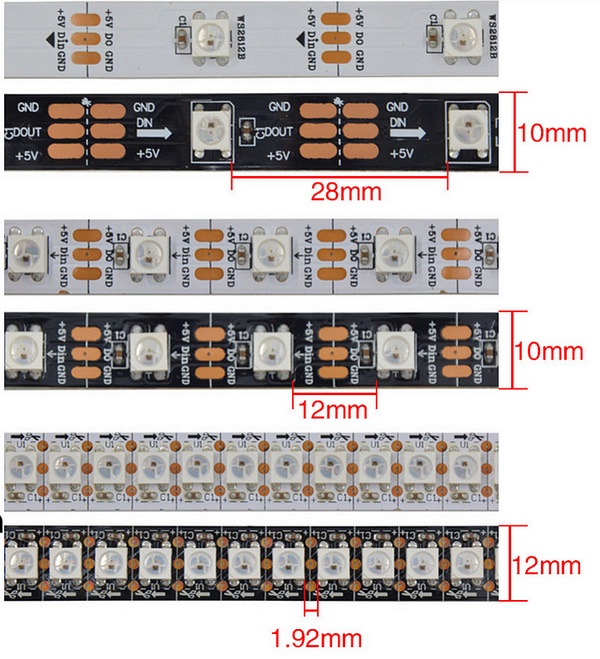

Werjsje taśmy:

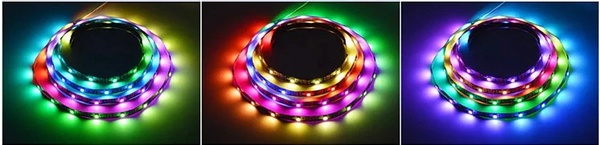

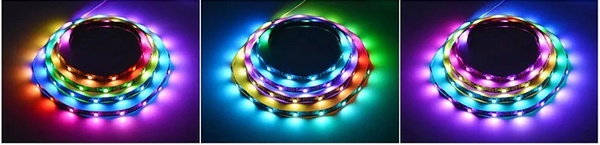

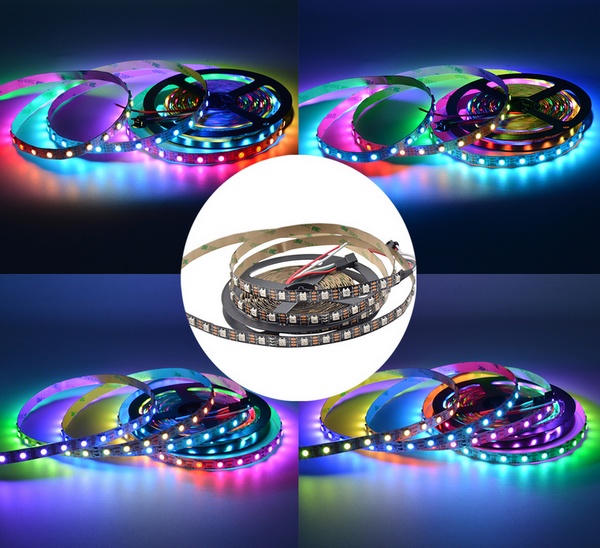

Efekty świetlne:



Budowa taśmy:
