Rejestrator
śladów GPS.
1.Zasada
działania.
Układ rejestratora oparty na module
GPS.
Akcelerometr do pomiarów przeciążeń.
Zapis danych na karcie SD.
Definiowany interwał czasowy zapisu od 5 ms do 1 sekundy.
Awaryjny restart.
Przykłady
działania.

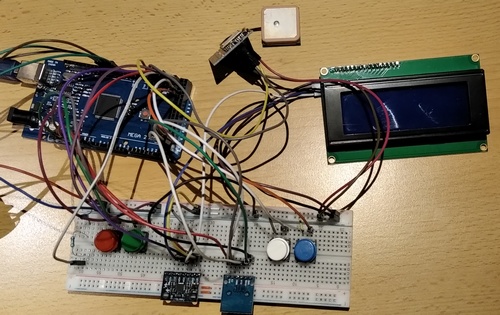

Układ testowy -
wersja podstawowa:
Plik zapisu na karcie SD:
Dane pomiarowe
===================================================
Pomiarow dokonano 00-00-2000 o godzinie 00:00
===================================================
ms
V
dl
sze aX aY
00000100 0
0.00000 0.00000 1.18 3.47
00000200 0
0.00000 0.00000 1.30 3.35
00000300 0
0.00000 0.00000 1.32 3.35
00000400 0
0.00000 0.00000 1.26 3.34
00000500 0
0.00000 0.00000 1.27 3.41
00000600 0
0.00000 0.00000 1.29 3.34
00000700 0
0.00000 0.00000 1.28 3.37
00000800 0
0.00000 0.00000 1.23 3.36
00000900 0
0.00000 0.00000 1.24 3.32
00001000 0
0.00000 0.00000 1.28 3.39
00001100 0
0.00000 0.00000 1.34 3.33
00001200 0
0.00000 0.00000 1.26 3.41
00001300 0
0.00000 0.00000 1.26 3.43
00001400 0
0.00000 0.00000 1.29 3.39
00001500 0
0.00000 0.00000 1.30 3.38
Zapisano 15 wierszy danych

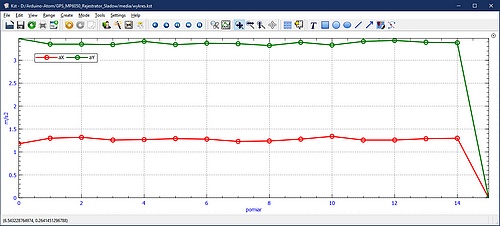

Wykres ( program Ks2):

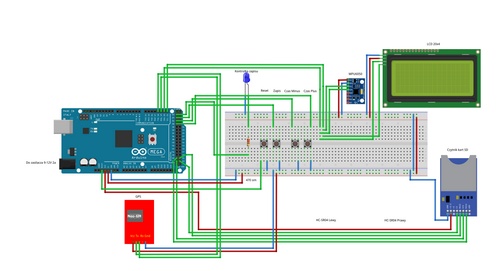

Schamt układu:
|
|
|
