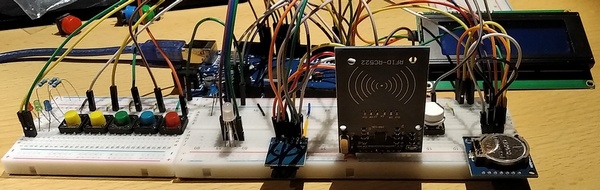

Układ czytnika RFID
Tryba Admin
Po
włożeniu czystej karty SD nastąpi założenie rejestru numerów
ID. Pierwszy numer ID karty/breloczka/opaski ( od tej pory nazywany
breloczkiem) jaki zostanie zarejestrowany w bazie będzie od tej pory
pełnił funkcję ID Admina.
W tym celu wystarczy zbliżyć
breloczek do czytnika RFID. Na wyświetlaczu zobaczymy odczytany
numer ID breloczka oraz informację że jest to ID Admina. Numer ten
zostanie automatyczne zapisany w bazie numerów i jednocześnie na
karcie SD zostaną utworzone niezbędne do pracy pliki.
Grupy
breloczków.
Każdy
breloczek ma przypisaną grupę. W ten sposób można rozróżniać
breloczki i wykonywać operacje zezwalane dla danej grupy breloczków.
Domyślnie grupa zdefiniowana jest jako 1. Zmiany numeru grupy można
dokonywać przyciskiem Grupa.
Użytkownik
pełniący funkcję Admina posiada przypisaną grupę 1.
Włączenie
trybu Admin
1.
Do czytnika RFID należy zbliżyć breloczek Admina.
2.
Dioda LED RGB błyśnie na zielono.
3.
Zaczyna świecić czerwona kontrola trybu Admina.
4.
Na wyświetlaczu LCD powstaje komunikat informujący o trybie Admina.
5.
Po zdefiniowanym w programie czasie treść na wyświetlaczu zostaje
skasowana.
6.
Tryb Admina pozostaje włączony aż do momentu ponownego zbliżenia
breloczka
Admina do czytnika RFID.
Ustawienie
daty czasu.
Po
pierwszym uruchomieniu programu data i czas wymaga ustawienia. Można
tego dokonać będąc w trybie Admina. W tym celu należy:
1.
Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Na LCD zobaczymy komunikat informujący o trybie zmiany roku.
4.
Przyciskami Plus/Minus ustawiamy właściwy rok.
5.
Ponowne naciśnięcie przycisku programatora powoduje przejście
kolejno do ustawiania miesiąca, dnia, godziny i minut.
Każdorazowy przyciskami Plus/Minus ustawiamy właściwą
wartość.
Definiowanie
czasu zajęć
Czas zajęć to podstawowa jednostka
czasu ( np. godzina lekcyjna) za którą naliczane są opłaty wg
podstawowej stawki minutowej z rozróżnieniem na grupy ( no dorośli,
dzieci, itp).
Czas zajęć należy zdefiniować w
sekcji programowania ustawień.
W tym celu:
1. Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Kilkukrotne naciśnięcie przycisku Programator spowoduje
wyświetlenie komunikatu
definiowania czasu zajęć na
basenie,
4.
Przyciskami Plus/Minus ustawić czas liczony w minutach.
5. Zakończenie trybu programowania
spowoduje zapis na karcie SD zdefiniowanego
czasu.
Zakończenie
trybu programatora nastąpi po przejściu przez wszystkie elementy
programowalne aż do momentu gdy na wyświetlaczy powstanie napis
Koniec programowania. Układ przechodzi do fazy oczekiwana na
breloczek.
Wyłączyć
tryb Admina.
Definiowanie
opłaty podstawowej dla grupy 1
Opłata podstawowa definiowana jest
kwotą z minutę pobytu na basenie dla uczestników zaliczanych do
grupy 1 ( np. dorośli)
Opłatę należy zdefiniować w sekcji
programowania ustawień.
W tym celu:
1. Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Kilkukrotne naciśnięcie przycisku Programator spowoduje
wyświetlenie komunikatu
definiowania opłaty podstawowej 1
4.
Przyciskami Plus/Minus ustawić koszt liczony w gr/minutę.
5. Zakończenie trybu programowania
spowoduje zapis na karcie SD zdefiniowanego
czasu.
Zakończenie
trybu programatora nastąpi po przejściu przez wszystkie elementy
programowalne aż do momentu gdy na wyświetlaczy powstanie napis
Koniec programowania. Układ przechodzi do fazy oczekiwana na
breloczek.
Wyłączyć
tryb Admina.
Definiowanie
opłaty podstawowej dla grupy 2
Opłata podstawowa definiowana jest
kwotą z minutę pobytu na basenie dla uczestników zaliczanych do
grupy 2 ( np. dzieci)
Opłatę należy zdefiniować w sekcji
programowania ustawień.
W tym celu:
1. Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Kilkukrotne naciśnięcie przycisku Programator spowoduje
wyświetlenie komunikatu
definiowania opłaty podstawowej 2
4.
Przyciskami Plus/Minus ustawić koszt liczony w gr/minutę.
5. Zakończenie trybu programowania
spowoduje zapis na karcie SD zdefiniowanego
czasu.
Zakończenie
trybu programatora nastąpi po przejściu przez wszystkie elementy
programowalne aż do momentu gdy na wyświetlaczy powstanie napis
Koniec programowania. Układ przechodzi do fazy oczekiwana na
breloczek.
Wyłączyć
tryb Admina.
Definiowanie
opłaty dodatkowej dla grupy 1
Opłata dodatkową definiowana jest
kwotą z minutę pobytu na basenie dla uczestników zaliczanych do
grupy 1 ( np. dorośli)
Opłatę należy zdefiniować w sekcji
programowania ustawień.
W tym celu:
1. Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Kilkukrotne naciśnięcie przycisku Programator spowoduje
wyświetlenie komunikatu
definiowania opłaty dodatkowej 1
4.
Przyciskami Plus/Minus ustawić koszt liczony w gr/minutę.
5. Zakończenie trybu programowania
spowoduje zapis na karcie SD zdefiniowanego
czasu.
Zakończenie
trybu programatora nastąpi po przejściu przez wszystkie elementy
programowalne aż do momentu gdy na wyświetlaczy powstanie napis
Koniec programowania. Układ przechodzi do fazy oczekiwana na
breloczek.
Wyłączyć
tryb Admina.
Definiowanie
opłaty dodatkowej dla grupy 2
Opłata dodatkową definiowana jest
kwotą z minutę pobytu na basenie dla uczestników zaliczanych do
grupy 2 ( np. dzieci)
Opłatę należy zdefiniować w sekcji
programowania ustawień.
W tym celu:
1. Włączyć tryb Admina.
2.
Nacisnąć przycisk Programatora.
3.
Kilkukrotne naciśnięcie przycisku Programator spowoduje
wyświetlenie komunikatu
definiowania opłaty dodatkowej 2
4.
Przyciskami Plus/Minus ustawić koszt liczony w gr/minutę.
5. Zakończenie trybu programowania
spowoduje zapis na karcie SD zdefiniowanego
czasu.
Zakończenie
trybu programatora nastąpi po przejściu przez wszystkie elementy
programowalne aż do momentu gdy na wyświetlaczy powstanie napis
Koniec programowania. Układ przechodzi do fazy oczekiwana na
breloczek.
Wyłączyć tryb Admina.
Dodanie
nowego breloczka.
Dodawanie nowych numerów ID do bazy jest
możliwe wyłącznie w trybie Admina.
W
tym celu:
1.
Włączyć tryb Admin
2.
Zbliżyć do czytnika nowy breloczek.
3.
Na LCD wyświetlony zostanie odczytany numer ID breloczka a po lewej
stronie
widoczna będzie w nawiasach kwadratowych grupa do
jakiej breloczek zostanie
przypisany.
4.
Nastąpi sprawdzenie w bazie numerów czy ID tego breloczka już
istnieje.
5.
Na wyświetlaczy powstaje komunikat informujący o braku takiego
numeru.
6.
Przyciskiem Grupa wybrać właściwą grupę,
7.
Aby numer zapisać należy nacisną przycisk Zapis.
8.
Na wyświetlaczu powstaje komunikat o dodaniu breloczka do bazy.
9.
Postępować analogicznie z pozostałymi breloczkami.
10.
Po zakończeniu dodawania numerów ID breloczków do bazy wyłączyć
tryb Admina
Usuwanie
z bazy zarejestrowanego wcześniej numeru ID breloczkami gdy jest on
dostępny.
1.
Włączyć tryb Admin.
2.
Zbliżyć do czytnika breloczek którego numer ma zostać usunięty.
3.
Na wyświetlaczu LCD powstanie komunikat świadczący o tym że jest
to Użytkownik.
4.
Po naciśnięciu przycisku Kasuj numer ID zostanie usunięty z bazy.
5.
Na wyświetlaczu powstanie komunikat mówiący o usunięci nr
breloczka z bazy,
6.
Wyłączyć tryb Admin.
Usuwanie
z bazy zarejestrowanego wcześniej numeru ID breloczkami gdy
breloczek został zagubiony.
1.
Włączyć tryb Admin.
2.
Włączyć tryb programowani przyciskiem Programowanie.
3.
Kolejno naciskając przycisk Programowanie odszukać opcji Wertowanie
listy.
4.
Przyciskami Plus/Minus odszukać numeru ID breloczka którego chcemy
skasować.
5.
Numer ID Admina pojawi się na liście jako pierwszy, ale nie da się
go skasować.
6.
Gdy na wyświetlaczu zostanie wyświetlony numer ID naciskamy
przycisk Kasuj.
7.
Na wyświetlaczu powstanie komunikat mówiący o usunięci nr
breloczka z bazy,
8.
Naciskając przycisk Programowanie przejść do opcji kończącej
tryb programowania.
9.
Nastąpi powrót do oczekiwania na breloczek.
10.
Wyłączyć tryb Admin.
Rejestr
wejść.
Rejestr
wejść jest tworzony automatycznie gdy do czytnika RFID zostanie
zbliżony breloczek którego numer ID jest zarejestrowany w bazie,
Tryb ten jest możliwy po wyłączeniu trybu Admin.
1.
Upewnić się że tryb Admin jest wyłączony. Czerwona kontrolka nie
powinna się świecić,
2.
Do czytnika RFID zbliżyć breloczek.
3.
Na wyświetlaczu LCD powstanie komunikat potwierdzający że jest to
breloczek
Użytkownika lub w przypadku gdy breloczek nie
został znaleziony, o braku numeru w
bazie,
4.
W przypadku gdy jest to breloczek Użytkownika, komunikat na
wyświetlaczu LCD to
potwierdzi a dodatkowo nastąpi
zapalenie się zielonej kontrolki.
5.
W rejestrze wejść nastąpi odnotowanie tego breloczka wraz z data i
godziną.
Rejestr
wejść jest plikiem pomocniczym umożliwiającym rozliczenie czasu
przebywania w obiekcie ( basen, lodowisko, boisko, hala sportowa
itp.). Na podstawie wpisów w tym rejestrze które powstają w
momencie wejścia oraz odczytaniu breloczka na zakończenie następuje
wyliczenie czasu przebywania w obiekcie i bazując na wprowadzonych
definicjach czasu i kwot wyliczenie kosztów.
Rozliczenie
czasu.
Rozliczenie czasu nastąpi po
zbliżeniu breloczka do czytnika RFID pod warunkiem że ten sam
breloczek został już zarejestrowany w rejestrze wejść. Po
zbliżeniu breloczka nastąpi sprawdzenie czy jest on wpisany w
rejestrze wejść i na tej podstawie nastąpi wyliczenie czasu pobytu
w obiekcie z rozróżnieniem na grupy uczestników i czas przebywania
podzielony na podstawowy i dodatkowy ( przekroczony podstawowy).
1. Zbliżyć breloczek do czytnika.2.
Po odczytaniu breloczka na wyświetlaczu LCD pojawi się komunikat
Rozliczenie.
3. Na wyświetlaczu klienta pojawi się
kwota do zapłaty.
4. Na wyświetlaczu pracownika pojawi
się informacja o numerze ID breloczka oraz kwota do zapłaty.
5. Zapis rozliczenia nastąpi po
naciśnięciu przycisku Zapis.
6. Po zapisaniu wejście jest
traktowane jako rozliczone.

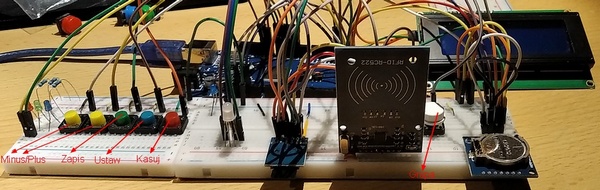

Przyciski.

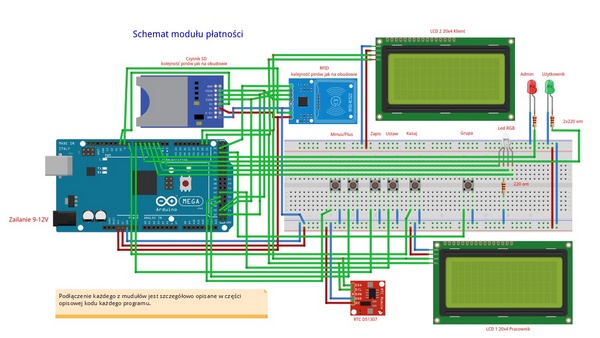

Schemat.
|
