Badanie obwodów RC.
1.Zasada
działania.
- impuls doładowujący ( definiowane napięcie jakie osiąga kondensator po naładowaniu)
- ladowanie przez opornik w szeregu z kondensatorem
- proces ładowania widoczny w monitorze portu szeregowego
- po zaniku impulsu obwód rozładowuje się przez opornik
- proces rozładowania widoczny w monitorze portu szeregowego
Przykłady
działania.

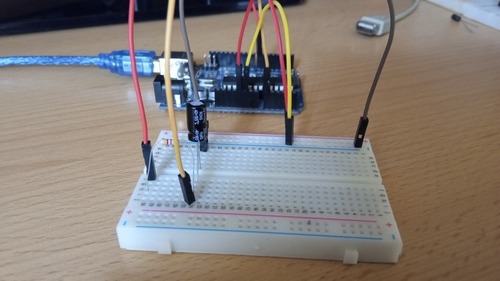

Układ na płytce prototypowej:

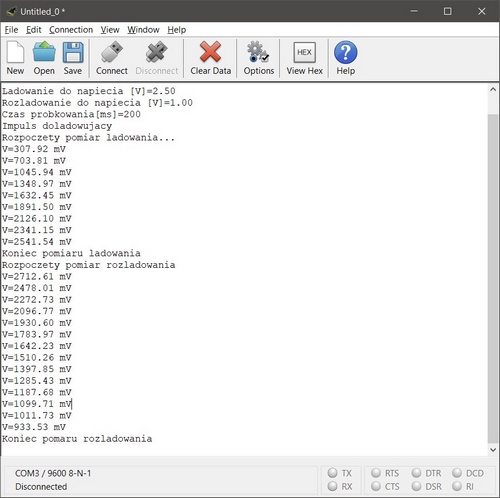

Mierzone wartości:

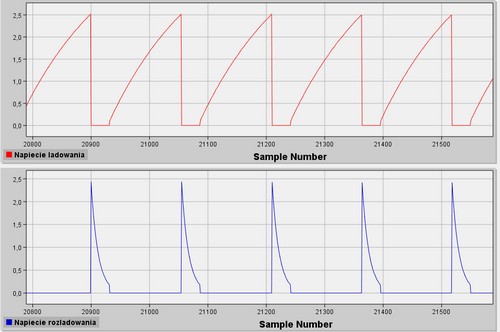

Przebiegi napięć w programie Telemetry Viewer:

Schemat układu:

|
|
