1.Zasada działania.

Pod pojęciem termostatu progowego górnego rozumiemy urządzenie kontrolujące zadaną temperaturę tak, że po wzroście temperatury powyżej zadanej następuje uruchomienie przekaźnika a w konsekwencji wentylatorai który powoduje spadek temperatury poniżej zadanej a następnie wyłącza się.

2.Sterowanie.

Układ po uruchomieniu zaczyna wyświetlać temperaturę z dokładnością do dziesiątych części stopnia i oczekuje na uruchomienie przyciskiem gwiazdki trybu pomiaru. Po naciśnięciu * wprowadzamy trzy cyfry z klawiatury które stanowią tak zwana zadaną temperaturę. Temperatura zadana i aktualna będą wyświetlane w drugim i trzecim wierszu wyświetlacza. Dodatkowo pojawia się napis Start w prawym górnym rogu i zaczyna odmierzać się czas pomiaru ( zakres do 99 godzin, 59 minut 59 sekund ).
W dowolnym momencie pomiar można wstrzymać przyciskiem #. Jego naciśnięcie zeruje wszystkie nastawy.

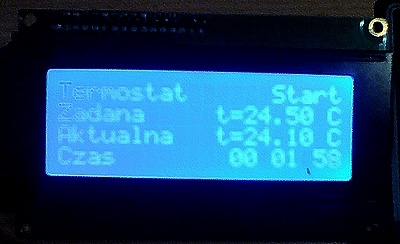

3.Wyświetlacz

I2C LCM1602 20X4.
W pierwszym wierszu jest wyświetlana nazwa funkcji oraz tryb Start/Stop.
W drugim wierszu wyświetlana jest zadana temperatura.
W trzecim wierszu wyświetlana jest temperatura mierzona czujnikiem DS18B20.
W czwartym wierszy wyświetlany jest czas pomiaru.

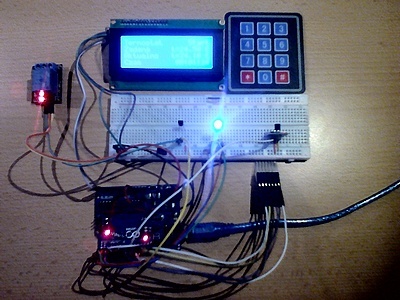

4.Podzespoły

- Arduino UNO

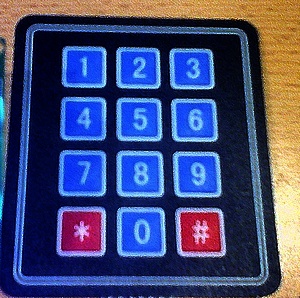

- klawiatura membranowa 4X3
- wyświetlacz LCM1602
- przekaźnik 5V z wyzwalaniem stanem HIGH lub LOW
- czujnik temperatury DS18B20
Sposób podłączenia elementów opisany w komentarzach wewnątrz programu.
