1.Zasada działania.

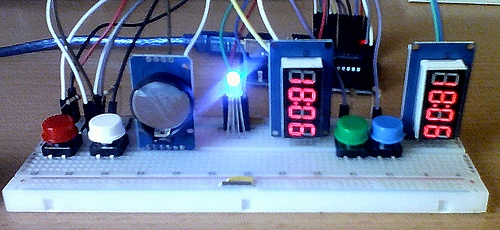

Zegar szachowy oparty na dwóch wyświetlaczach 4 segmentowych typu TM1637 oraz module RTC 3231. Zegar umożliwia odliczanie czasu rozgrywki dla dwóch graczy. Po zakończeniu rozgrywki możliwość zatrzymania obu zegarów i ponownego startu.

2.Sterowanie.

Do sterowania zegarem użyto czterech przycisków.
Po włączeniu zasilania zegary liczniki pokazują aktualny czas pobrany z modułu RTC. Świeci się dioda niebieska symbolizująca stan gotowości układu i oczekiwania na rozpoczęcie pomiaru. Pomiar czasu rozpoczyna się po naciśnięciu białego przycisku realizującego funkcję Start/Stop. Jego naciśnięcie powoduje pojawienie się na obu licznikach stanów zerowych oraz zapalenie zielonej diody. Od tego momentu układ będzie liczył czas rozgrywki obu graczy którzy na przemian naciskają przyciski zielony lub niebieski.
Po zakończeniu rozgrywki i naciśnięciu ponownie białego przycisku następuje zatrzymanie pomiaru czasu. Świeci dioda czerwona a dalsze naciskanie przycisków graczy nie zmienia stanów liczników.

Aby rozpocząć ponowny pomiar liczony od zera należy liczniki zresetować czerwonym przyciskiem.

3.Podzespoły

- Arduino
- moduł RTC 3231
- dwa wyświetlacze TM1637
- cztery przyciski
-cztery oporniki 10k

Sposób podłączenia opisany wewnątrz programu.
