Więcej informacji na temat wybranego projektu.



Charakterystyka napięciowo-prądowa dowolnego odbiornika.

1.Zasada działania.


Dowolny odbiornik ( np LED,opornik itp) zasilany z zewnętrznego źródła napięcia jest podłączony jak na schemacie. Przepływający przez odbiornik prąd przepływa jednoczenie przez układ INA219 powodując odkładanie się napięcia na wewnętrznym oporniku. Układ wylicza natężenie prądu oraz podaje wartość napięcia. Wartości te mogą służyć do wyznaczania charakterystyki odbiornika.
Można też użyć tego układu do wyznaczania prawa Ohma.

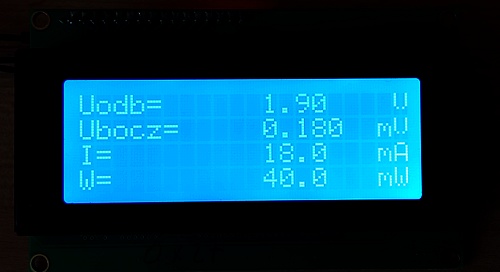

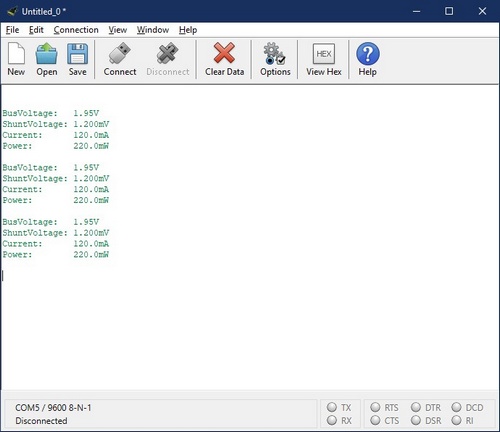

Przykłady działania.

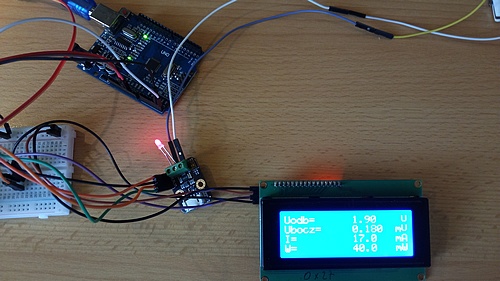

Układ na płytce prototypowej:

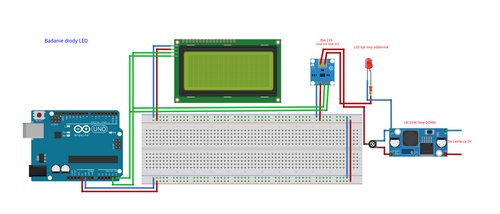

Schamt układu:
