Charakterystyka napięciowo-prądowa diody LED.

1.Zasada działania.


Odbiornik LED zasilany z zewnętrznego źródła napięcia jest podłączony jak na schemacie. Przepływający przez odbiornik prąd przepływa jednoczenie przez układ INA219 powodując odkładanie się napięcia na wewnętrznym oporniku. Układ wylicza natężenie prądu oraz podaje wartość napięcia. Wartości te mogą służyć do wyznaczania charakterystyki odbiornika.
Można też użyć tego układu do wyznaczania prawa Ohma.


Przykłady działania.


Układ na płytce prototypowej:

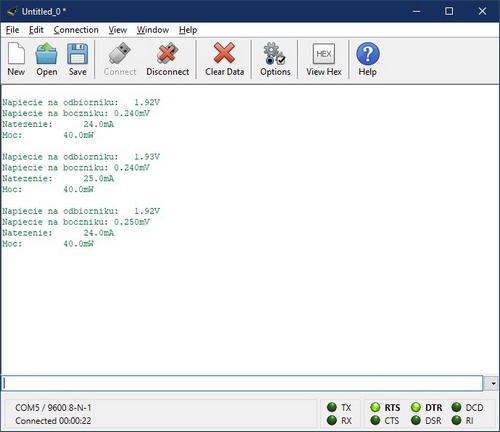

Zapis w monitorze portu szeregowrgo po naciśnieciu przycisku
Zapis_1:

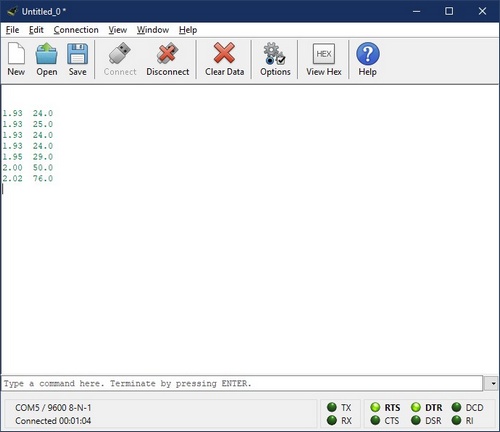

oraz przycisku Zapis_2:

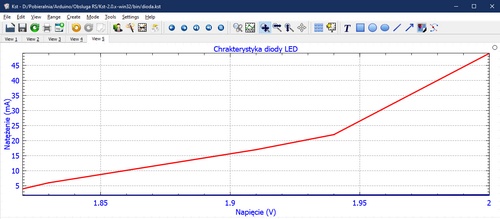

Wykres programem Ks2

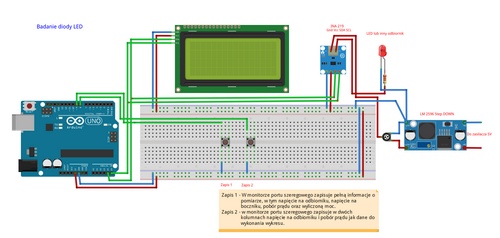

Schamt układu:
