Miernik napięcia AC 230V.

1.Zasada działania.


Pomiar napięcia dokonywany jest za pomocą transformatora i układu prostownika jednopołówkowego z kondensatorem. Zmiany napięcia AC w uzwojeniu pierwotnym transformatora przekładają się na zmiany napięcia DC w prostowniku jednopołówkowym z dodatkowym wygładzaniem za pomocą kondenstatora.Wyniki prezentowane są na wyświetlaczu LCD oraz dzięki modułowi ESP8266 na stronie internetowej.

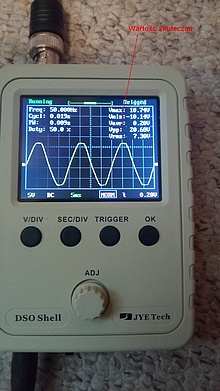

Napięcie AC w uzwojeniu wtórnym transformatora.

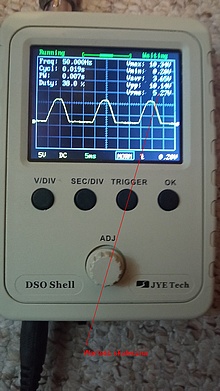

 Napięcie DC za diodą prostowniczą.

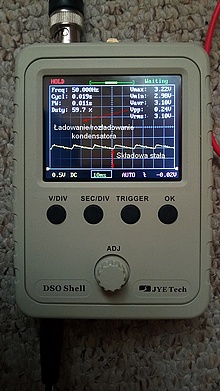

 Napięcie DC za diodą prostowniczą wygładzane kondensatorem.

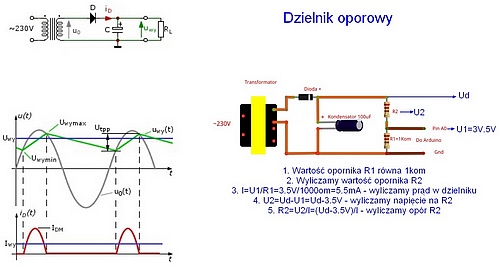

Napięcie na kondensatorze podawane jest na dzielnik napięcia aby dostosować je do arduino.

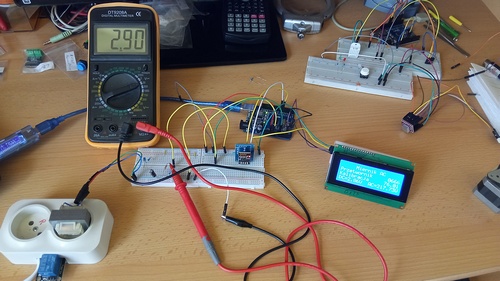

Układ pomiarowy:

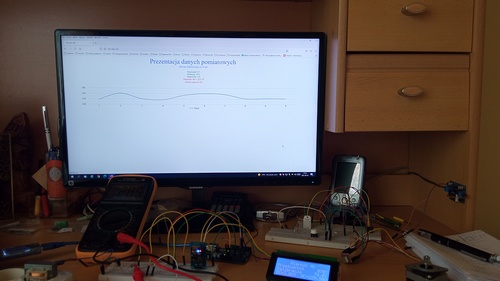

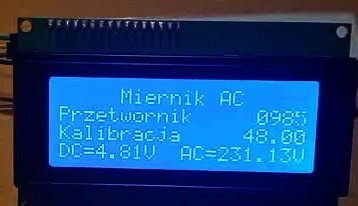

Dane prezentowane są na wyświetlaczu LCD:

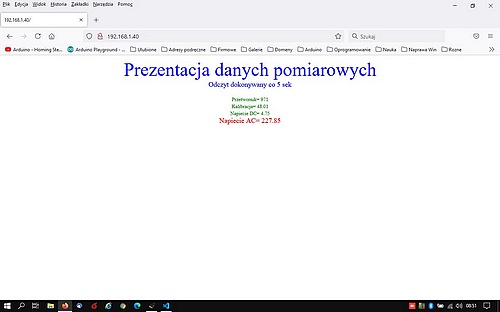

Oraz na stronie www:

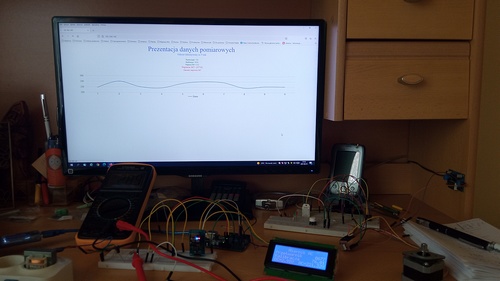

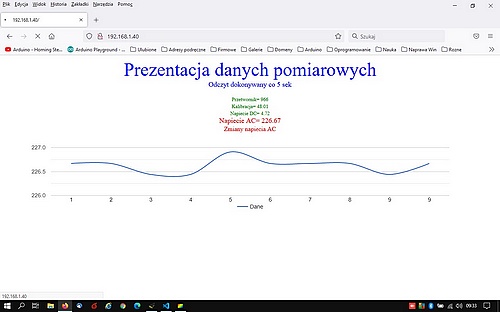

Lub stronie www z wykresem:

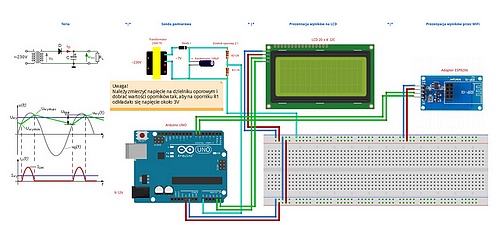

Schemat układu:
